SKX-3000B胎心模擬儀是模擬人體胎兒心跳的產品，用于檢測超聲多普勒監護儀和多普勒胎心儀等產品的胎心率準確度。該產品升級后，增加了能

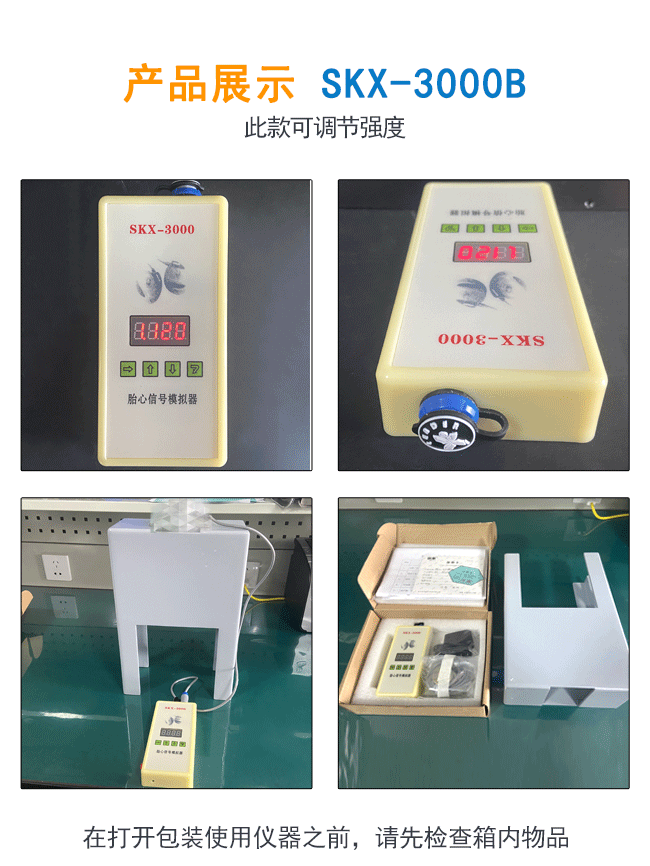

夠測試胎心儀靈敏度的功能。本產品由主機和測試工裝兩部分組成，使用時請按照使用說明來連接工裝進行測試。

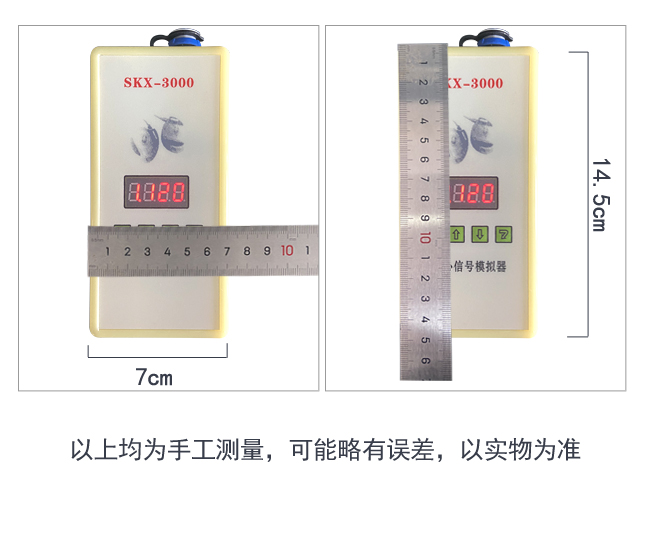

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

功能特點：

★  內置大容量鋰電池，可以長時間工作，外置鋰電池專用充電器。

★  采用數碼管顯示，按鍵操作，方便快捷設置參數內容。

★  可以調節模擬儀胎心跳動強度，調節胎心率數值。

★  可以模擬更改不同體積的模擬胎心

★  可以更改模擬不同的胎心震源深度

注意事項：

★  因為是鋰電池，請盡量不要過度放電。

★  請注意正確使用充電器，充電器電壓不能高于4.2V

★  充電器綠燈亮表示充電完成，紅燈越亮表示電量越低，充滿電需要不小于4小時。

★  揚聲器及附屬的焊錫絲是易損件，請小心使用。

★  因帶動測試工裝，功率較大，需連接充電器使用，如果設置靈敏度數值較小的情況下，可以使用內置電池工作。

按鍵說明

一共有四個按鍵，從左到右依次為選擇鍵、增加鍵、減小鍵、確認鍵

選擇鍵：

此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，分別代表顯示的內容，1代表波形代碼，2-4位代表要更改的參數（第2位代表數值的百

位，第3位代表十位，第4位代表個位）LED管右下腳的亮點，表示現在選中的參數；可以進行更改。

增加鍵：

當使用選擇鍵選擇好數碼管更改內容后，使用此鍵進行參數更改。

減小鍵：

當使用選擇鍵選擇好數碼管更改內容后，使用此鍵進行參數更改。

確認鍵：當數值更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。

波形說明（第一位代碼代表如下內容）

★  模擬儀胎心率

     心率設置范圍：30-240bpm（初始數值：120bpm）

★  胎心震動強度

     強度設置范圍：1-15（初始數值：8）

     強度數值越大，揚聲器震動的強度越強，當強度較大時，務必連接充電器使用，否則模擬儀將會自動關機

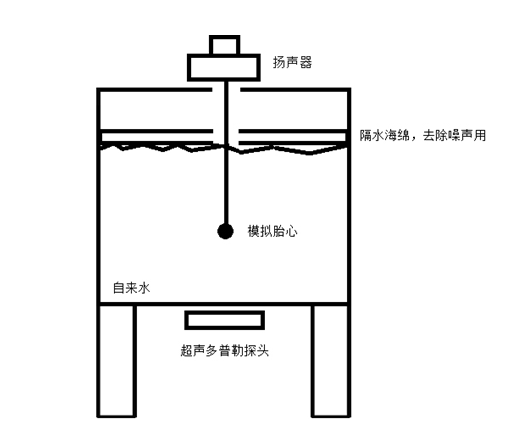

     注意：同等情況下，模擬胎心的圓球（如下圖所示）越大，強度會越強；越小，強度越弱

★  震動脈沖寬度

     脈沖寬度設置范圍：20-80ms（初始數值：40ms）

     脈沖寬度值越高，脈沖寬度越寬，每次胎心跳動時，高電平所占脈寬

檢測多普勒儀器靈敏度的方法：

A、減小模擬儀靈敏度參數設置；

B、減小模擬胎心的圓球的大小，越小，臨床上代表胎兒月份越小；

C、通過調整揚聲器和水箱之間的距離，可以調整模擬胎心到水箱底部的距離，通過此參數調整，可以檢測胎心儀對胎兒心臟深度檢測范圍的一個測試，

      最好測試范圍3~15cm；

胎心模擬儀使用操作說明：

★  放置測試工裝到工作臺，測試工裝里面請放入自來水，水面高度距離入水口5cm左右；放好水后，請在水面上面放置一層薄薄的海綿，放置于水面之

     上，作用為去除水面波紋的影響，取得更好的聲源效果；在海綿中間部位有一個直徑約3cm的孔，將揚聲器連接的焊錫絲拉直，注意焊錫絲的最頭端

     有一個球形的團，作為一個模擬胎心；模擬胎心距離工裝容器底部的高度應大于3cm以上；務必將超聲耦合劑放置于超聲探頭上面，并放置超聲探頭

     于工裝容器底部，測量模擬胎心的震動。

★  將揚聲器雷莫頭插頭連接到胎心模擬儀頂部雷莫頭座位置。

★  開機后顯示1.120，此時使用多普勒探頭測試，胎心率為120bpm。改變參數數值，胎心率數值對應改變。

更詳細的參數說明，請查看說明書
